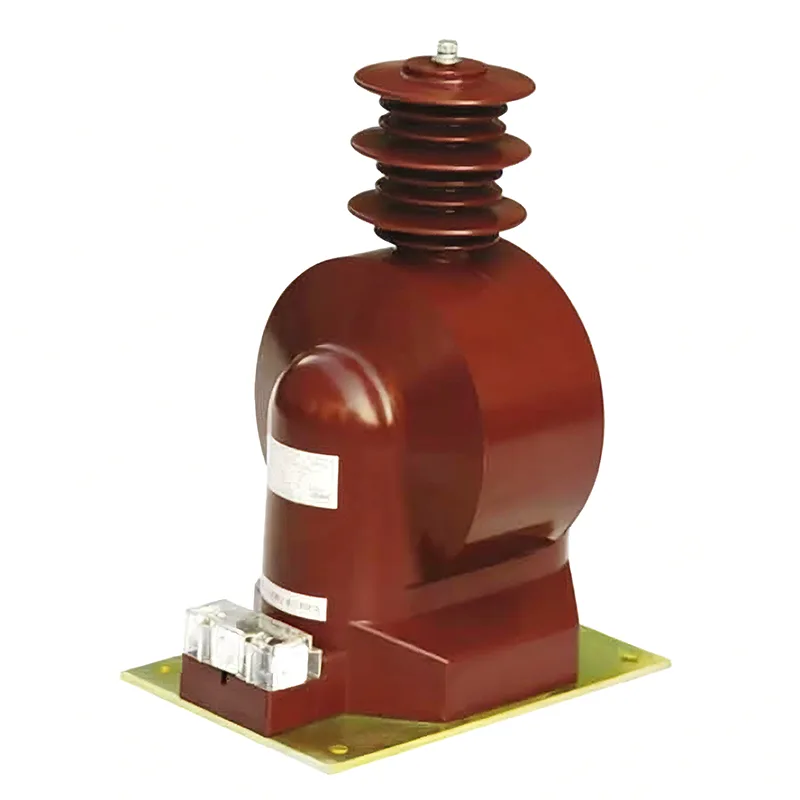

หม้อแปลงแรงดันไฟฟ้า 35 kV

ในฐานะผู้ผลิตหม้อแปลงแรงดันไฟฟ้า 35 kV คุณภาพสูง Youbian สามารถเลือกซื้อหม้อแปลงแรงดันไฟฟ้าจากโรงงานของเราได้เมื่อคุณประสบปัญหาในการเลือกหรือไม่แน่ใจ เราคือผู้ผลิตที่มีประสบการณ์ยาวนาน มีอุปกรณ์ครบครัน และมีทีมงานพร้อมตอบทุกปัญหาให้กับคุณ

ลักษณะโครงสร้างของหม้อแปลงแรงดันไฟฟ้ามีอะไรบ้าง?

1) หม้อแปลงแรงดันไฟฟ้าแช่น้ำมัน

หม้อแปลงแรงดันไฟฟ้าแบบฝังน้ำมันแบ่งออกเป็นประเภทขั้นตอนเดียวและแบบขั้นตอนเดียว ประเภทสเตจเดียวสามารถใช้กับระดับแรงดันไฟฟ้า 220kV และต่ำกว่า ในขณะที่ประเภทซีรีส์ใช้ได้กับทุกระดับแรงดันไฟฟ้า 66kV ขึ้นไป ขดลวดปฐมภูมิและขดลวดทุติยภูมิของประเภทสเตจเดียวนั้นพันบนแกนเหล็กทั่วไป โดยไม่มีการแยกชั้นของฉนวน และการแปลงพลังงานทำได้ผ่านการคัปปลิ้งแม่เหล็ก ประเภทคาสเคดประกอบด้วยขดลวดปฐมภูมิหลายขดลวดที่มีจำนวนรอบเท่ากันซึ่งประกอบอยู่บนแกนเหล็กเดียวกันโดยมีจำนวนขดลวดเพียงครึ่งหนึ่ง จัดเรียงจากบนลงล่างและเชื่อมต่อระหว่างไฟฟ้าแรงสูงและกราวด์

2) หม้อแปลงแรงดันไฟฟ้าหุ้มฉนวนแก๊ส SF6

หม้อแปลงแรงดันไฟฟ้าหุ้มฉนวนก๊าซ SF6 ประกอบด้วยปลอกหุ้ม ปลอกฉนวน แกนเหล็ก ขดลวดปฐมภูมิและทุติยภูมิ และอุปกรณ์ติดตั้ง การพันขดลวดปฐมภูมิโดยทั่วไปจะใช้การพันแบบชั้นรูปเจดีย์และมีการพันในลักษณะที่ให้คะแนน ขดลวดทุติยภูมิคือการพันขดลวดหลายชั้น พันไว้ใกล้กับแกนเหล็ก ซึ่งโดยปกติจะเป็นแกนเหล็กเคลือบคอลัมน์คู่แบบเฟสเดียว หม้อแปลงแรงดันไฟฟ้าหุ้มฉนวนก๊าซ SF6 สามารถจับคู่กับ GIS หรือใช้เป็นหม้อแปลงแรงดันไฟฟ้าฉนวนก๊าซ SF6 อิสระ

วิธีการเดินสายไฟของหม้อแปลงแรงดันไฟฟ้ามีอะไรบ้าง?

1) การเดินสายแบบเฟสเดียวมักใช้ในระบบกระแสไฟฟ้ากราวด์สูงเพื่อตรวจสอบว่าไม่มีแรงดันไฟฟ้าหรือการซิงโครไนซ์ในสายหรือไม่ สามารถเชื่อมต่อเฟสใดก็ได้ แต่เกณฑ์อื่นคือการใช้เฟสที่สอดคล้องกันของแรงดันบัส

2) หม้อแปลงแรงดันไฟฟ้าที่เชื่อมต่อระหว่างแรงดันไฟฟ้าสองเฟสส่วนใหญ่จะใช้ในระบบกราวด์กระแสเล็กเพื่อตรวจสอบว่าสายอยู่ภายใต้แรงดันไฟฟ้าหรือซิงโครนัสหรือไม่ เนื่องจากระบบกระแสกราวด์ขนาดเล็กอนุญาตให้มีการกราวด์แบบเฟสเดียว หากใช้หม้อแปลงแรงดันไฟฟ้าแบบเฟสเดียวเป็นเฟสเดียว หากหม้อแปลงแรงดันไฟฟ้าอยู่ในเฟสกราวด์ทุกประการ และแรงดันไฟฟ้ากราวด์ที่วัดได้ของเฟสนั้นเป็นศูนย์ จะไม่สามารถตรวจสอบได้ว่าสายไม่มีแรงดันไฟฟ้าหรือไม่ หากตัดสินผิดอาจทำให้การปิดไม่ซิงโครนัส

ควรสังเกตสิ่งต่อไปนี้ในการเดินสายของหม้อแปลงกระแส

1) ต้องไม่เปิดวงจรด้านทุติยภูมิของหม้อแปลงแรงดันไฟฟ้า 35 kV ระหว่างการใช้งาน เมื่อแยกชิ้นส่วนเครื่องมือหรือรีเลย์ระหว่างการใช้งาน ควรลัดวงจรด้านทุติยภูมิล่วงหน้า ระหว่างการติดตั้ง การเดินสายไฟควรมีความน่าเชื่อถือ และไม่อนุญาตให้ติดตั้งฟิวส์ที่ด้านรอง

2) ด้านรองต้องมีปลายด้านหนึ่งต่อสายดิน ป้องกันความเสียหายของฉนวนในด้านหลักและด้านรอง และป้องกันไม่ให้ไฟฟ้าแรงสูงเข้าสู่ด้านทุติยภูมิ เป็นอันตรายต่อความปลอดภัยส่วนบุคคลและอุปกรณ์

3) ใส่ใจกับขั้วเมื่อเดินสายไฟ ขั้วขั้วที่ด้านหลักและรองของหม้อแปลงกระแสจะถูกระบุด้วยตัวอักษร

4) ด้านหลักเชื่อมต่อแบบอนุกรมในวงจร และรีเลย์หรือเครื่องมือวัดด้านรองเชื่อมต่อแบบอนุกรม
