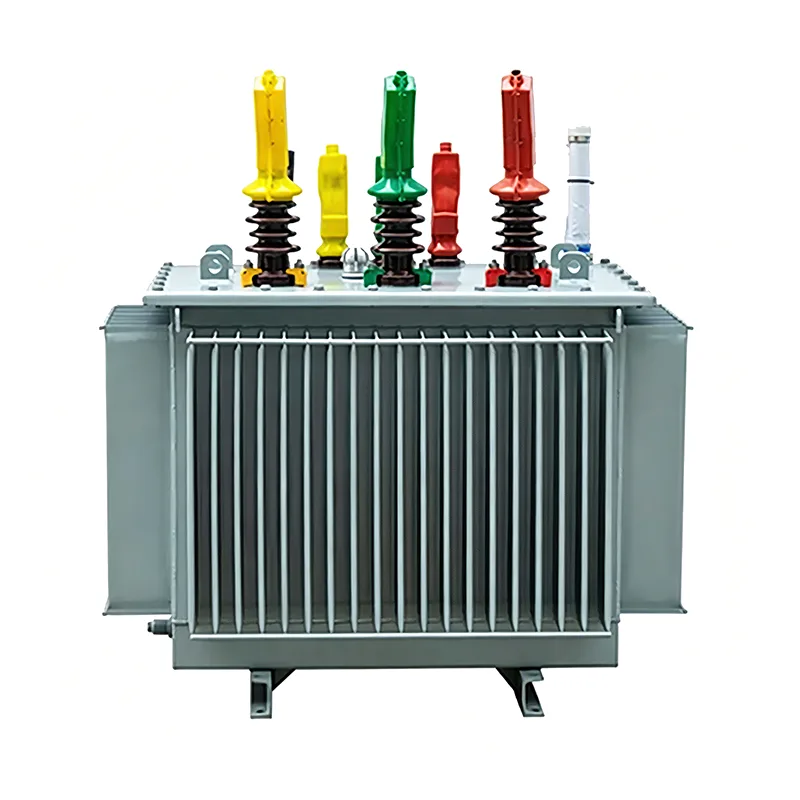

หม้อแปลงไฟฟ้าแบบสเต็ปดาวน์ 2 Mva

หม้อแปลงไฟฟ้าแบบสเต็ปดาวน์ขนาด 2 MVA ที่ทนทานของ Youbian ให้การกระจายพลังงานที่ทรงพลัง เสถียร และปลอดภัยสำหรับพื้นที่ในร่ม กลางแจ้ง และพื้นที่สาธารณะ ต้นทุนการดำเนินงานต่ำ การสร้างความร้อนต่ำ และต้นทุนการเป็นเจ้าของต่ำ ทำให้ผลิตภัณฑ์นี้เป็นตัวเลือกของแอปพลิเคชันและองค์กรจำนวนมาก การออกแบบที่ปิดล้อมทำให้สามารถติดตั้งบนฐานคอนกรีตได้โดยไม่ต้องใช้รั้วป้องกัน

ข้อกำหนดในการติดตั้งหม้อแปลงสเต็ปดาวน์ขนาด 2 เมกะโวลต์แอมแปร์:

(1) ส่วนประกอบและส่วนประกอบทั้งหมดของหม้อแปลงไฟฟ้าแบบสเต็ปดาวน์ 2 MVA จะต้องได้รับการแก้ไขอย่างแน่นหนา

(2) การเชื่อมต่อไฟฟ้าต้องอยู่ในสภาพดี การเชื่อมต่อระหว่างตัวนำอลูมิเนียมและหม้อแปลงไฟฟ้าควรใช้ข้อต่อการเปลี่ยนผ่านอลูมิเนียมทองแดง

(3) โดยทั่วไปแล้วหม้อแปลงไฟฟ้าแบบสเต็ปดาวน์ขนาด 2 MVA จะถูกแชร์โดยจุดที่เป็นกลางของขดลวดแรงดันต่ำ ตัวเรือน และตัวป้องกันฟ้าผ่าแบบวาล์ว การต่อลงดินจะต้องเชื่อถือได้ และสายดินควรมีจุดเชื่อมต่อแบบถอดได้

(4) ต้องไม่มีวัสดุไวไฟอยู่ด้านหน้าช่องระบายอากาศที่ป้องกันการระเบิดของหม้อแปลงไฟฟ้า

(5) ประตูห้องหม้อแปลงไฟฟ้าใต้ดิน ประตูระหว่างห้องหม้อแปลงไฟฟ้ากับห้องอุปกรณ์จำหน่าย และประตูระหว่างห้องหม้อแปลงไฟฟ้า ต้องเป็นประตูกันไฟ

(6) หม้อแปลงแช่น้ำมันที่ติดตั้งในอาคารพักอาศัยขนาดความจุเดียวต้องไม่เกิน 400 kVA

(7) ระยะห่างจากเปลือกของหม้อแปลงไฟฟ้าแบบสเต็ปดาวน์ 2 MVA ถึงประตูไม่ควรน้อยกว่า 1 เมตร และระยะห่างถึงผนังไม่ควรน้อยกว่า 0.8 เมตร (หรือ 1.2 เมตร เมื่อติดตั้งสวิตช์การทำงาน)

(8) เมื่อใช้การระบายอากาศตามธรรมชาติ พื้นห้องหม้อแปลงไฟฟ้าควรสูงกว่าพื้นภายนอก 1.1 เมตร

(9) หม้อแปลงไฟฟ้าแบบสเต็ปดาวน์กลางแจ้งที่มีความจุไม่เกิน 315 kVA สามารถติดตั้งบนเสาได้ ในขณะที่หม้อแปลงที่มีความจุเกิน 315 kVA ควรติดตั้งบนแพลตฟอร์ม ทั้งสายหลักและสายรองควรใช้สายไฟหุ้มฉนวน ด้านล่างของหม้อแปลงชนิดเสาควรสูงเหนือพื้นดินอย่างน้อย 2.5 เมตร และสายไฟที่เปิดเผยควรอยู่เหนือพื้นดินอย่างน้อย 3.5 เมตร โดยทั่วไปความสูงของแท่นหม้อแปลงไม่ควรน้อยกว่า 0.5 เมตร ความสูงของเปลือกหุ้มไม่ควรน้อยกว่า 1.7 เมตร ระยะห่างระหว่างโครงหม้อแปลงกับเปลือกไม่ควรน้อยกว่า 1 เมตร และระยะห่างระหว่างพื้นผิวการทำงานของหม้อแปลงและเปลือกไม่ควรน้อยกว่า 2 เมตร

(10) ควรมีข้อความชัดเจน "หยุด อันตรายจากไฟฟ้าแรงสูง!" ป้ายที่ประตูและกรอบห้องหม้อแปลงไฟฟ้าแบบสเต็ปดาวน์ขนาด 2 MVA

ขอบเขตการใช้งาน

วัตถุประสงค์ทั่วไป สถานที่อุตสาหกรรม ห้องไฟฟ้า ห้องใต้ดิน โรงงานผลิต โรงงานเหล็ก แพลตฟอร์มนอกชายฝั่ง สถานที่เชิงพาณิชย์ สถานที่ทางทหาร โรงงานแปรรูป ระบบจำหน่ายไฟฟ้า สิ่งอำนวยความสะดวกสาธารณะ สถานที่สาธารณะ ฯลฯ
