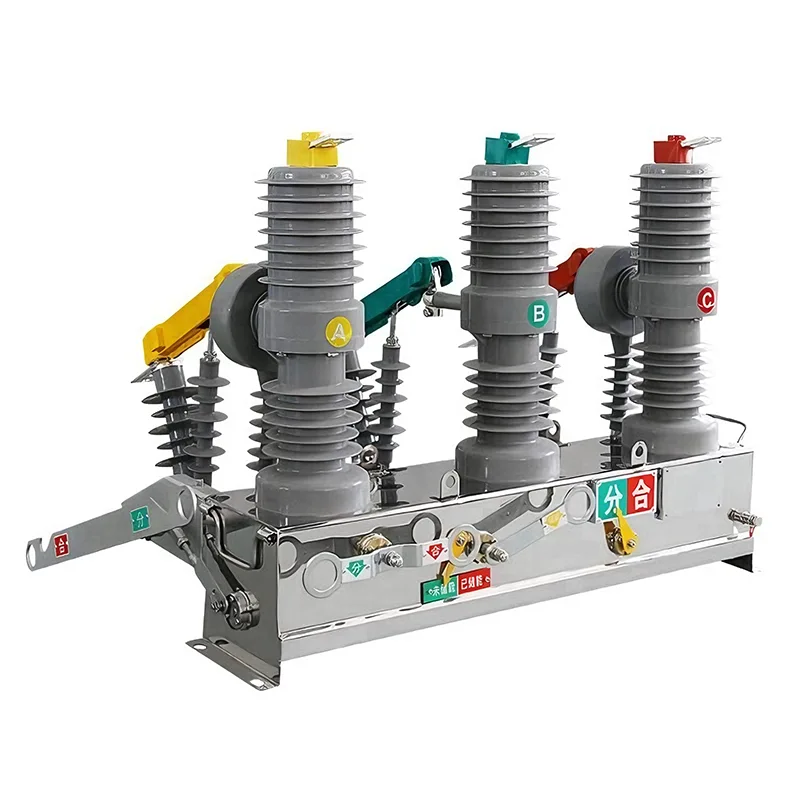

เซอร์กิตเบรกเกอร์สุญญากาศ 11 KV

ที่ Youbian การออกแบบของเรามุ่งเน้นไปที่มาตรฐานพิกัด 12kV ของเซอร์กิตเบรกเกอร์สุญญากาศ 11 kV ซึ่งครอบคลุมและปรับข้อกำหนดด้านประสิทธิภาพของโครงข่ายไฟฟ้า 11 kV อย่างครอบคลุม เบรกเกอร์เหล่านี้แตกต่างจากเทคโนโลยีเก่าตรงที่ต้องอาศัยสภาพแวดล้อมที่มีสุญญากาศสูงในการดับส่วนโค้ง ดังนั้นจึงทำให้โครงข่ายไฟฟ้ามีความเสถียรและรับประกันความปลอดภัยของบุคลากร

ทำความเข้าใจกับเทคโนโลยีสูญญากาศหลัก

"สุญญากาศ" ในเซอร์กิตเบรกเกอร์สุญญากาศ 11 Kv หมายถึงสภาพแวดล้อมภายในห้องดับเพลิงส่วนโค้งสุญญากาศ (มักเรียกว่าขวดสุญญากาศ) นี่คือแกนหลักของระบบ เนื่องจากความเป็นฉนวนที่เหนือกว่า (ความสามารถในการเป็นฉนวน) เมื่อเปรียบเทียบกับอากาศหรือน้ำมัน สุญญากาศจึงมีช่องว่างหน้าสัมผัสเล็กลงและทนทานต่อแรงดันไฟฟ้าสูง

เมื่อเซอร์กิตเบรกเกอร์สุญญากาศ 11 Kv ของเราทำงานอยู่ การแยกหน้าสัมผัสจะเกิดขึ้นภายในห้องสุญญากาศที่ปิดสนิทอย่างถาวร เนื่องจากไม่มีโมเลกุลของก๊าซ จึงแทบไม่มีอะไรจะรักษาส่วนโค้งได้ จึงสามารถแยกข้อบกพร่องได้อย่างรวดเร็ว

บทบาทของห้องดับเพลิงอาร์คสุญญากาศในการดับเพลิงอาร์ค

กระบวนการดับอาร์กของอุปกรณ์ของเรานั้นแม่นยำและรวดเร็ว นี่คือการออกแบบของเราเพื่อใช้หลักการทำงาน:

1. การแยกหน้าสัมผัส: เมื่อตรวจพบข้อผิดพลาด หน้าสัมผัสจะแยกจากกัน

2. ส่วนโค้งของไอโลหะ: เนื่องจากไอของโลหะในวัสดุสัมผัส จะเกิดส่วนโค้งขึ้นในเวลาสั้นๆ

3. การแพร่กระจายอย่างรวดเร็ว: เนื่องจากสภาพแวดล้อมที่เป็นสุญญากาศ ไอของโลหะจะขยายตัวและกระจายด้วยความเร็วที่รวดเร็วมาก

4. เบรกเกอร์วงจรข้ามศูนย์: เมื่อกระแสข้ามศูนย์เป็นครั้งแรก ส่วนโค้งจะดับลงเนื่องจากอัตราการฟื้นตัวของความเป็นฉนวนที่เร็วกว่าความเร็วที่แรงดันไฟฟ้าเพิ่มขึ้นและจุดประกายส่วนโค้งอีกครั้ง

ความแตกต่างระหว่างเซอร์กิตเบรกเกอร์แบบสุญญากาศและเซอร์กิตเบรกเกอร์น้ำมัน/ก๊าซแบบเดิม

เราสนับสนุนการเปลี่ยนมาใช้เทคโนโลยีสุญญากาศ เนื่องจากจะขจัดความรับผิดชอบด้านสิ่งแวดล้อมและการบำรุงรักษาที่เกี่ยวข้องกับเบรกเกอร์น้ำมันหรือก๊าซแบบเก่า ข้อมูลต่อไปนี้จะเปรียบเทียบว่าเหตุใดเซอร์กิตเบรกเกอร์ที่เป็นมิตรต่อสิ่งแวดล้อมจึงเป็นตัวเลือกที่ดีกว่าสำหรับโครงสร้างพื้นฐานสมัยใหม่

เซอร์กิตเบรกเกอร์สุญญากาศ (VCB) เซอร์กิตเบรกเกอร์น้ำมัน/อากาศ

ความสามารถในการดับไฟแบบอาร์ค: น้ำมันสุญญากาศ (ปิดผนึก) ปานกลาง/สูง หรืออากาศอัด

การบำรุงรักษา: หายากมาก (ซีลตลอดอายุการใช้งาน) สูง (เปลี่ยนน้ำมัน ทำความสะอาดหน้าสัมผัส)

ความเสี่ยงจากไฟไหม้: ไม่มี (ไม่มีน้ำมันและไม่มี SF6) สูง (น้ำมันไวไฟ)

อายุการใช้งาน : ยาว (20-30 ปี) สั้น (ตามอายุการใช้งาน)

ขนาด: กะทัดรัดแบบโมดูลาร์/เทอะทะ

ผลกระทบต่อสิ่งแวดล้อม: การคุ้มครองสิ่งแวดล้อม/ความเสี่ยงของการรั่วไหลของน้ำมันหรือการปล่อย SF6

ด้วยการใช้เทคโนโลยีสุญญากาศ เซอร์กิตเบรกเกอร์สุญญากาศ 11 Kv ของเราไม่เพียงปลอดภัยยิ่งขึ้น แต่ยังช่วยลดต้นทุนการดำเนินงานตลอดวงจรชีวิตของอุปกรณ์ได้อย่างมากอีกด้วย

พารามิเตอร์แรงดันไฟฟ้าและกระแสที่กำหนด

แม้ว่าอุปกรณ์เหล่านี้จะใช้งานในเครือข่ายแหล่งจ่ายไฟ 11kV แต่แรงดันไฟฟ้าที่กำหนดของเซอร์กิตเบรกเกอร์สุญญากาศ 11kV อยู่ที่ 12kV เพื่อให้มั่นใจถึงขอบเขตความปลอดภัยที่จำเป็น กระแสไฟฟ้าต่อเนื่องที่ได้รับการจัดอันดับจะกำหนดความสามารถในการรับน้ำหนักที่เบรกเกอร์สามารถทนได้ในระหว่างการทำงานปกติ เรามีการกำหนดค่าที่ยืดหยุ่นเพื่อตอบสนองความต้องการโหลดเฉพาะ:

อัตรากระแสไฟ 630A: เหมาะสำหรับเครื่องป้อนแบบกระจายมาตรฐานและโหลดอุตสาหกรรมขนาดเล็ก

1250A ถึง 1600A: ออกแบบมาโดยเฉพาะสำหรับสายขาเข้าหลักและเครื่องจักรอุตสาหกรรมหนัก

การปรับแต่ง: สามารถระบุค่าพิกัดที่สูงกว่าได้ตามการกำหนดค่าสวิตช์เกียร์เฉพาะ

ความสามารถในการทำลายการลัดวงจรและความสอดคล้อง

การตัดการเชื่อมต่อข้อผิดพลาดอย่างปลอดภัยเป็นฟังก์ชันที่สำคัญที่สุดของเซอร์กิตเบรกเกอร์สุญญากาศ เซอร์กิตเบรกเกอร์สุญญากาศ 11 Kv ของเรามีความสามารถในการตัดกระแสลัดวงจรที่ 20kA ถึง 31.5kA ช่วยให้มั่นใจได้ว่าสามารถล้างกระแสไฟฟ้าขัดข้องขนาดใหญ่ได้ทันทีโดยไม่สร้างความเสียหายให้กับอุปกรณ์ดาวน์สตรีม

เราปฏิบัติตามมาตรฐานการผลิตระดับโลกอย่างเคร่งครัด แต่ละยูนิตมีเบรกเกอร์วงจรสุญญากาศ (VCB) ที่เป็นไปตามมาตรฐาน IEC 62271-100 เพื่อให้มั่นใจถึงความสม่ำเสมอในการปฏิบัติงานของนักดำน้ำ
