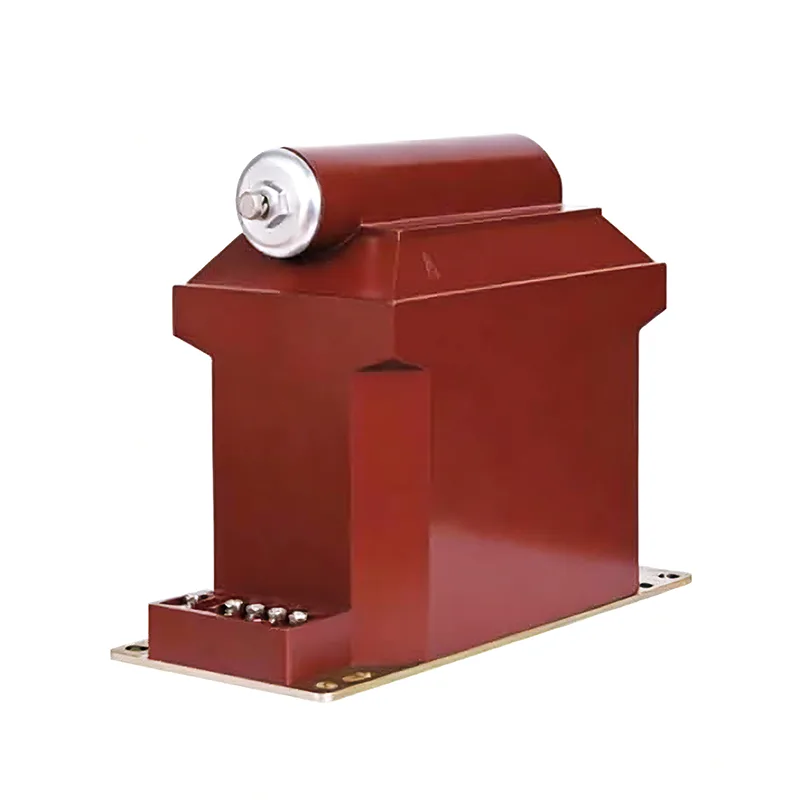

หม้อแปลงแรงดันไฟฟ้า 33 kV ที่ทนทานของ Youbian ใช้เทคนิคพิเศษในการพันและป้องกันสำหรับขดลวดปฐมภูมิและทุติยภูมิเพื่อปรับปรุงการกระจายความเค้นแรงดันไฟฟ้า แต่ละขดถูกหุ้มด้วยฟิล์มโพลีเอสเตอร์อย่างระมัดระวังเพื่อให้มีอิเล็กทริกสูงระหว่างชั้น ประกอบโครงสร้างขดลวดที่เสร็จสมบูรณ์และแกนเหล็กวงแหวนคู่เข้ากับโครงรองรับ
1. ก่อนใช้งาน หม้อแปลงแรงดันไฟฟ้า 1.33 kV จะต้องผ่านการทดสอบและตรวจสอบตามรายการที่กำหนดในข้อบังคับ ตัวอย่างเช่น การวัดขั้ว กลุ่มการเชื่อมต่อ การสั่นของฉนวน ลำดับเฟสนิวเคลียร์ ฯลฯ
2. การเดินสายไฟของหม้อแปลงแรงดันไฟฟ้าควรตรวจสอบความถูกต้อง ขดลวดปฐมภูมิควรเชื่อมต่อแบบขนานกับวงจรที่ทดสอบ และขดลวดทุติยภูมิควรเชื่อมต่อขนานกับขดลวดแรงดันไฟฟ้าของเครื่องมือวัดที่เชื่อมต่อ อุปกรณ์ป้องกันรีเลย์ หรืออุปกรณ์อัตโนมัติ ในเวลาเดียวกันควรให้ความสนใจกับความถูกต้องของขั้ว
3. ความจุของโหลดที่เชื่อมต่อกับด้านทุติยภูมิของหม้อแปลงแรงดันไฟฟ้า 33 kV ควรมีความเหมาะสม และโหลดที่เชื่อมต่อกับด้านทุติยภูมิของหม้อแปลงแรงดันไฟฟ้าไม่ควรเกินความจุที่กำหนด มิฉะนั้นจะเพิ่มข้อผิดพลาดของหม้อแปลง และทำให้ยากต่อความแม่นยำในการวัด
4. ไม่อนุญาตให้ลัดวงจรที่ด้านทุติยภูมิของหม้อแปลงแรงดันไฟฟ้า 4.33 kV เนื่องจากความต้านทานภายในหม้อแปลงแรงดันไฟฟ้ามีน้อย หากวงจรทุติยภูมิลัดวงจร กระแสไฟฟ้าขนาดใหญ่จะเกิดขึ้น ซึ่งจะทำให้อุปกรณ์ทุติยภูมิเสียหายและอาจเป็นอันตรายต่อความปลอดภัยส่วนบุคคล หม้อแปลงแรงดันไฟฟ้าสามารถติดตั้งฟิวส์ที่ด้านทุติยภูมิเพื่อป้องกันตัวเองจากความเสียหายที่เกิดจากการลัดวงจรด้านทุติยภูมิ หากเป็นไปได้ ควรติดตั้งฟิวส์ที่ด้านหลักเพื่อป้องกันโครงข่ายไฟฟ้าแรงสูงไม่ให้เป็นอันตรายต่อความปลอดภัยของระบบหลักเนื่องจากข้อบกพร่องในขดลวดไฟฟ้าแรงสูงหรือสายตะกั่วของหม้อแปลง
5. เพื่อให้มั่นใจในความปลอดภัยของผู้คนเมื่อสัมผัสกับเครื่องมือวัดและรีเลย์ ขดลวดทุติยภูมิของหม้อแปลงแรงดันไฟฟ้าต้องมีจุดต่อลงดิน เพราะหลังจากการต่อสายดินแล้ว เมื่อฉนวนระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิเสียหาย สามารถป้องกันไฟฟ้าแรงสูงไม่ให้เป็นอันตรายต่อความปลอดภัยส่วนบุคคลในเครื่องมือและรีเลย์ได้
6. ด้านทุติยภูมิของหม้อแปลงแรงดันไฟฟ้าต้องไม่ลัดวงจร
เพื่อเป็นฉนวนและการป้องกัน ส่วนประกอบจะถูกหล่อด้วยแรงดันสุญญากาศโดยอัตโนมัติลงในอีพอกซีเรซินไซโคลอะลิฟาติก (HCEP) ที่ไม่ชอบน้ำ วัสดุ HCEP มีวิถีโค้งที่ดีเยี่ยม ทนทานต่อโอโซนและรังสีอัลตราไวโอเลต ในขณะที่ยังคงความแข็งแกร่งทางกายภาพไว้ คุณสมบัติพื้นผิวที่ไม่ชอบน้ำของ HCEP ช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เชื่อถือได้สูงในสภาพแวดล้อมที่ชื้น ชื้น หรือมลพิษ
สามารถใช้กับสายจ่ายไฟฟ้า 35KV, เหมืองถ่านหิน, โรงไฟฟ้า, ทางรถไฟ และโรงงาน
หม้อแปลงแรงดันไฟฟ้า 33 kV ปฏิบัติตาม IEC60044-2 อย่างเคร่งครัด IEC 61869-1,3; ANSI/IEEE C57.13
รถไฟ; เหมืองถ่านหิน; มิเตอร์ไฟฟ้า; โรงไฟฟ้า; เครื่องวัดพลังงานไฟฟ้า; สถานีไฟฟ้า; สวิตช์แรงดันปานกลาง; บริษัท น้ำมันและก๊าซ; กล่องจ่ายไฟ; ระบบจำหน่ายไฟฟ้า; ตู้ฉนวนอากาศ; ตู้เครือข่ายแหวน; เครื่องมือวัด; สำนักไฟฟ้า; เครื่องวิเคราะห์คุณภาพไฟฟ้าแรงดันปานกลาง; สถานประกอบการอุตสาหกรรมและเหมืองแร่;
น้ำหนัก: 50KG;
อายุการใช้งาน: 30 ปี;
วัสดุ: อีพอกซีเรซิน (HCEP);
แรงดันไฟฟ้าสูงสุด 36 kV;
ระดับความแม่นยำ: 0.2 0.5 6P 3P;
การใช้งานในร่ม 33KV 35KV 36KV;
การออกแบบหม้อแปลงแรงดันไฟฟ้าขั้วเดียว
เอาท์พุทความร้อนแบบจำกัด (VA): 300VA/600VA;
โครงสร้างที่เหมาะสม โครงสร้างแข็งแรง
อัตราส่วนแรงดันไฟฟ้า: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;
พิกัดระดับฉนวนพื้นฐาน (BIL) สูงถึง 200 kV;
ทนต่อการลัดวงจรและความร้อนได้ดีเยี่ยม
