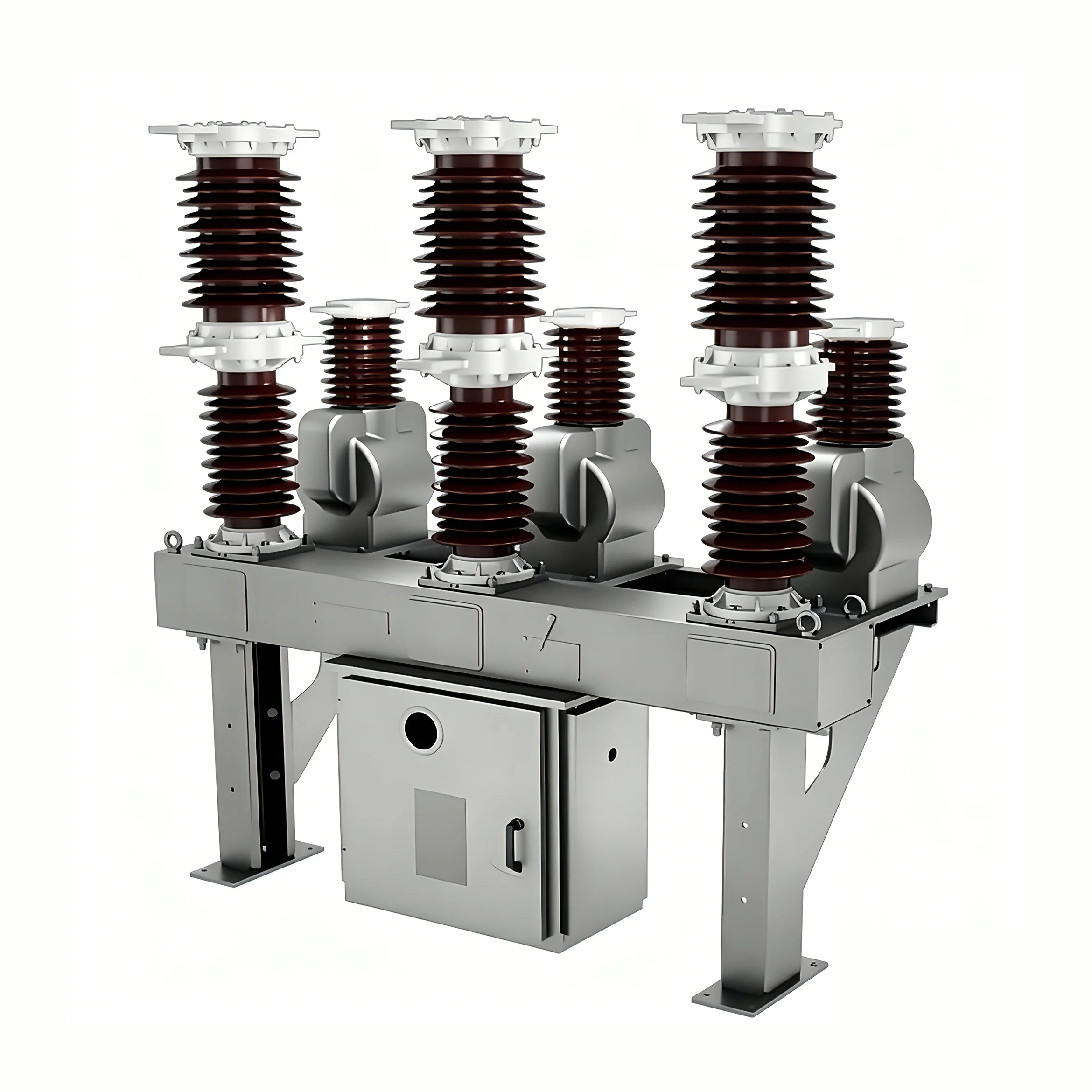

เครื่องปิดสวิตช์ 40.5kv

เบรกเกอร์สวิตช์ 40.5kv (ต่อไปนี้จะเรียกว่า "เบรกเกอร์") เป็นเบรกเกอร์สุญญากาศกลางแจ้งรุ่นใหม่ที่พัฒนาโดย Youbian โดยการนำเทคโนโลยีขั้นสูงจากต่างประเทศมาผสมผสานกับลักษณะของอุตสาหกรรมพลังงานของจีน ส่วนใหญ่ใช้สำหรับระบบจำหน่ายกลางแจ้งขนาด 10-35kV ในระบบโครงข่ายไฟฟ้าในเมืองและในชนบท เมื่อรวมกับการใช้กระแสโหลด กระแสเกิน และกระแสลัดวงจร ก็สามารถใช้ในสถานการณ์อื่นที่คล้ายคลึงกัน

สภาพแวดล้อมการทำงาน

อุณหภูมิสิ่งแวดล้อม: -40 ℃ ถึง 85 ℃

ความแตกต่างของอุณหภูมิรายวัน: 25 ℃

ระดับความสูง: ≤ 2000ม

ความเร็วลมไม่เกิน 35 เมตร/วินาที

ไม่มีการสั่นสะเทือนที่รุนแรงตามปกติ

ไม่มีก๊าซหรือสื่อที่มีฤทธิ์กัดกร่อนรุนแรง (เช่น กรด ด่าง ตะกอน ฯลฯ)

ระดับมลภาวะ: IV

อุณหภูมิในการชาร์จ: -40 ℃ ถึง 85 ℃

คุณสมบัติ

เครื่องปิดสวิตช์ 40.5kv เป็นผลิตภัณฑ์การออกแบบที่ได้รับการปรับปรุงซึ่งเป็นไปตามมาตรฐาน ANSI/IEC พร้อมด้วยแอคชูเอเตอร์แม่เหล็ก อุปกรณ์เปิด/ปิด (ACR ประเภท RCWE ไม่มีอุปกรณ์ปิดด้วยตนเอง) เซ็นเซอร์กระแส 3 ตัว เซ็นเซอร์แรงดันไฟฟ้าสูงสุด 3 ตัว และฟังก์ชันเพิ่มเติม เช่น เส้นโค้งการป้องกัน (ตั้งโปรแกรมได้) ลอจิกการประสานงาน (ตั้งโปรแกรมได้) โปรโตคอลการสื่อสารที่ตั้งโปรแกรมได้ ซอฟต์แวร์พีซี เครื่องมือควบคุมแอป ฯลฯ และใช้ตัวควบคุม RWK352

เครื่องปิดสวิตช์ขนาด 40.5kv เป็นเครื่องปิดสวิตช์แบบหุ้มฉนวนแข็งที่เคลือบด้วยยางซิลิโคน และไม่ใช้การปิดผนึกด้วยแก๊ส SF6 เครื่องรีโคลสเซอร์นี้มีระยะห่างตามผิวฉนวนสูงและระดับฉนวนสูงกว่า เหมาะสำหรับระบบที่มีแรงดันไฟฟ้าสูงถึง 42kV, BIL200kV

ตัวปิดสวิตช์ 40.5kV ได้รับการออกแบบมาสำหรับ AC สามเฟส 50/60Hz โดยมีแรงดันไฟฟ้าอยู่ที่ 40.5kV และเหมาะสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงกลางแจ้ง ส่วนใหญ่ใช้ในโครงข่ายไฟฟ้าในเมืองและชนบท สถานีไฟฟ้าย่อย และระบบจำหน่ายของสถานประกอบการอุตสาหกรรมและเหมืองแร่ สำหรับตัดกระแสโหลด กระแสเกิน และกระแสลัดวงจร เนื่องจากประสิทธิภาพพิเศษของเซอร์กิตเบรกเกอร์แบบสุญญากาศ จึงเหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องใช้งานบ่อยครั้งและการดัดแปลงแบบไร้น้ำมัน

เซอร์กิตเบรกเกอร์รุ่นนี้ใช้โครงสร้างเสาแยกสามเฟสเพื่อให้แน่ใจว่าความผิดพลาดของเฟสเดียวจะไม่ทำให้เกิดการลัดวงจรของสามเฟส ห้องดับเพลิงส่วนโค้งสุญญากาศตั้งอยู่ภายในปลอกฉนวนของแต่ละเฟส ช่วยลดความเสี่ยงที่จะเกิดไฟฟ้าลัดวงจรที่เกิดจากการควบแน่น ฉนวนภายนอกของสวิตช์เบรกเกอร์ 40.5kv ผลิตจากอีพอกซีเรซินหรือวัสดุยางซิลิโคนสำหรับกลางแจ้งที่นำเข้า ซึ่งมีประสิทธิภาพในการไม่ชอบน้ำและป้องกันการเปรอะเปื้อนได้ดีเยี่ยม ทำให้เหมาะสำหรับสภาพแวดล้อมกลางแจ้งที่มีความต้องการทนต่อสภาพอากาศสูงและสภาวะการทำงานที่รุนแรง เซอร์กิตเบรกเกอร์มีโครงสร้างโดยรวมที่กะทัดรัด ใช้พื้นที่ขนาดเล็ก น้ำหนักเบา และติดตั้งง่าย ภายในกล่องเต็มไปด้วยน้ำมันหม้อแปลง แต่ไม่มีก๊าซซัลเฟอร์เฮกซาฟลูออไรด์ ซึ่งเป็นไปตามข้อกำหนดของการเปลี่ยนรูปแบบไร้น้ำมันและการปกป้องสิ่งแวดล้อม

มาตรฐานผลิตภัณฑ์

เบรกเกอร์วงจรนี้เป็นไปตามมาตรฐานต่อไปนี้: GB1984: เบรกเกอร์วงจรไฟฟ้าแรงสูง; GB/T11022: ข้อกำหนดทางเทคนิคทั่วไปสำหรับสวิตช์เกียร์ไฟฟ้าแรงสูงและอุปกรณ์ควบคุม JB3855:3.6~40.5kV เบรกเกอร์สูญญากาศแรงดันสูง AC กลางแจ้ง DL/T403:12~40 ข้อมูลจำเพาะทางเทคนิคสำหรับการสั่งซื้อเบรกเกอร์วงจรสุญญากาศแรงดันสูง 5kV AC IEC56: เบรกเกอร์วงจรไฟฟ้าแรงสูง AC
