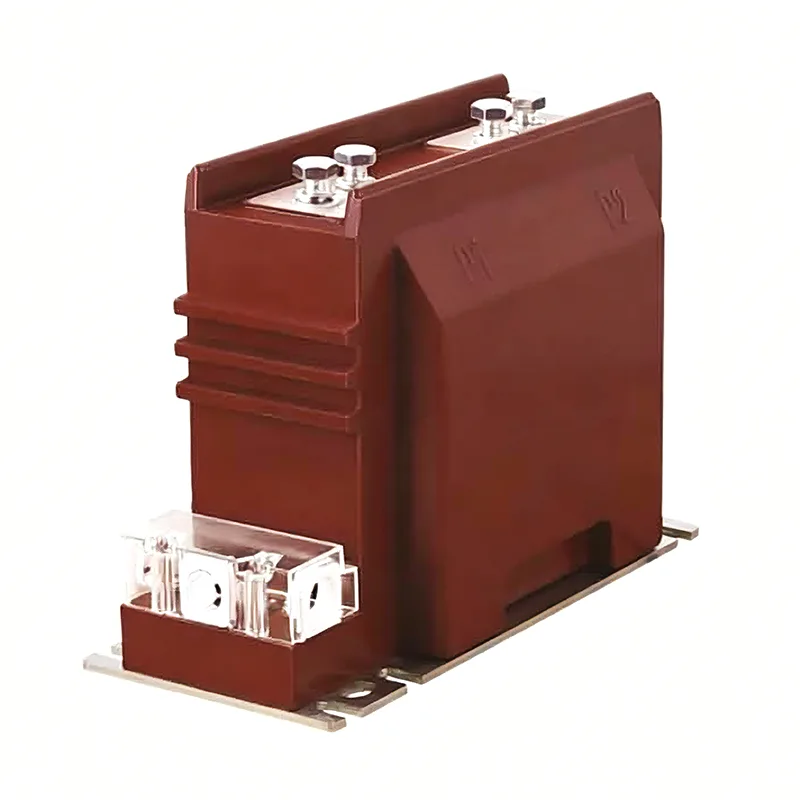

หม้อแปลงกระแสไฟฟ้า 11 Kv คุณภาพสูงของ Youbian มีบทบาทในการแปลงกระแสไฟฟ้าและการแยกระบบไฟฟ้า กระแสไฟฟ้าในสายการผลิตไฟฟ้า การแปลง การส่ง การจำหน่าย และการใช้ไฟฟ้ามีความแตกต่างกันอย่างมาก ตั้งแต่ไม่กี่แอมแปร์ไปจนถึงหลายหมื่นแอมแปร์ เพื่อความสะดวกในการวัด การป้องกัน และการควบคุม จำเป็นต้องแปลงเป็นกระแสไฟฟ้าที่ค่อนข้างสม่ำเสมอ นอกจากนี้ โดยทั่วไปแล้วแรงดันไฟฟ้าบนสายจะสูงและการวัดโดยตรงเป็นอันตรายมาก Dahu Electric ขอเชิญคุณมาที่โรงงานของเราเพื่อซื้อหม้อแปลงกระแส 11 kV คุณภาพสูงที่ขายดีที่สุด ราคาไม่แพง และมีคุณภาพสูง เราหวังว่าจะได้ร่วมงานกับคุณ
ตัวอักษรตัวแรก: L - หม้อแปลงกระแส
ตัวอักษรตัวที่สอง: A - แบบผนังทะลุ; ประเภทเสา Z; ประเภท M-บัสบาร์; D - แบบเลี้ยวเดียวผ่าน; V - โครงสร้างคว่ำ J - ลำดับศูนย์
เพื่อวัตถุประสงค์ในการตรวจจับสายดิน W - ต่อต้านมลภาวะ; R - ประเภทขดลวดเปลือย
ตัวอักษรที่สาม: Z - ประเภทการหล่อเรซินอีพอกซีเรซิน; C - ฉนวนเซรามิก Q - สื่อฉนวนแก๊ส W - พิเศษสำหรับการป้องกันไมโครคอมพิวเตอร์
ตัวอักษรที่สี่: B - มีระดับการป้องกัน C - การป้องกันส่วนต่าง ระดับ ดี-ดี; Q - ประเภทที่ปรับปรุง; J - ZG ที่ปรับปรุงแล้ว
ตัวเลขที่ห้า: หมายเลขซีเรียลของผลิตภัณฑ์ระดับแรงดันไฟฟ้า
พื้นฐานการคัดเลือก
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ
แรงดันไฟฟ้าของหม้อแปลงกระแสไฟฟ้าควรมากกว่าแรงดันไฟฟ้าของเส้นจุดติดตั้ง
ทุกคนควรคำนวณไอซีปัจจุบันตามโหลดและเลือกอัตราส่วนหม้อแปลงกระแส มีข้อกำหนดหลายประการสำหรับอัตราส่วนกระแสไฟที่กำหนดของด้านปฐมภูมิของหม้อแปลงกระแส (เช่น 20, 30, 40, 50, 75, 100, 150, 2 × a/C) และกระแสไฟที่กำหนดของด้านทุติยภูมิมักจะเป็น 1A หรือ 5A ในบรรดาค่าเหล่านี้ 2 × a/C บ่งชี้ว่ามีอัตราส่วนกระแสไฟสองค่าสำหรับผลิตภัณฑ์เดียวกัน ซึ่งสามารถทำได้โดยการเปลี่ยนวิธีการเดินสายไฟของชิ้นส่วนที่เชื่อมต่อของผลิตภัณฑ์ เมื่อเชื่อมต่อแบบอนุกรม อัตราส่วนกระแสไฟจะเป็น a/c และเมื่อเชื่อมต่อแบบขนาน อัตราส่วนกระแสไฟจะเป็น 2 × a/C โดยทั่วไป การเลือกอัตราส่วนการแปลงกระแสสำหรับการวัดหม้อแปลงกระแสควรตรวจสอบให้แน่ใจว่ากระแสไฟที่กำหนด I1n ไม่น้อยกว่ากระแสโหลดในสาย (เช่น IC ที่คำนวณได้) หากกระแสการคำนวณโหลดในบรรทัดคือ 350A ควรเลือกอัตราส่วนการแปลงของหม้อแปลงกระแสเป็น 400/5 เพื่อให้มั่นใจถึงข้อกำหนดด้านความแม่นยำของหม้อแปลงกระแส 11 Kv ที่ใช้สำหรับการป้องกัน สามารถเลือกอัตราส่วนการแปลงให้ใหญ่ขึ้นได้
หลักการเลือกระดับความแม่นยำ: ระดับความแม่นยำของหม้อแปลงกระแสที่ใช้สำหรับการเรียกเก็บเงินและการวัดแสงจะต้องไม่ต่ำกว่า 0.5 ระดับ แอมป์มิเตอร์ที่ใช้ในการตรวจสอบขนาดของกระแสโหลดในแต่ละวงจรขาเข้าและขาออกควรใช้หม้อแปลงกระแสระดับ 1.0-3.0 เพื่อให้แน่ใจว่าข้อผิดพลาดความแม่นยำไม่เกินค่าที่ระบุ โดยทั่วไปจะมีการตรวจสอบโหลดรอง (โวลต์แอมแปร์) ของหม้อแปลงกระแส และโหลดรอง S2 ของหม้อแปลงไฟฟ้าไม่มากกว่าโหลดพิกัด S2n เพื่อให้สามารถรับประกันความแม่นยำที่เลือกได้ สูตรการตรวจสอบความถูกต้อง: S2 ≤ S2n
