หม้อแปลงกระแส 10 KV

เหตุใดหม้อแปลงกระแส 10 kV ที่ทนทานของ Youbian จึงเป็น "ดวงตา" ของระบบจำหน่าย เพราะในระบบจำหน่าย 10kV หม้อแปลงกระแสไฟฟ้าเป็นอุปกรณ์หลักในการรับรองความปลอดภัยและการวัดค่าระบบสายส่งไฟฟ้าอย่างแม่นยำ พวกมันเปรียบเสมือน "ดวงตา" ของระบบไฟฟ้าที่แปลงไฟฟ้าแรงสูงและกระแสสูงให้เป็นแรงดันต่ำและกระแสไฟเล็กตามสัดส่วน ให้สัญญาณที่เสถียรสำหรับการวัด การป้องกัน และการตรวจสอบ

คุณประสบปัญหากับการเลือกที่ยากลำบาก คุณภาพที่ไม่แน่นอน และอุปทานล่าช้าหรือไม่? คุณต้องการหม้อแปลงกระแสไฟฟ้าที่เข้ากันได้กับสวิตช์เกียร์ 10kV และยูนิตหลักแบบวงแหวน และตรงตามข้อกำหนดทั้งการสูบจ่ายและการป้องกันหรือไม่ ลองดูหม้อแปลงกระแส 10 kV ของ Youbian ตรงตามความคาดหวังของคุณอย่างแน่นอน

บทนำผลิตภัณฑ์หลัก

2.1 คำจำกัดความของผลิตภัณฑ์และบทบาทหลัก

หม้อแปลงกระแส 10 kV (CT) เป็นอุปกรณ์แปลงกระแสไฟฟ้าแรงสูงที่เหมาะสำหรับระดับแรงดันไฟฟ้า 10kV ที่เป็นของหม้อแปลงไฟฟ้าประเภทหนึ่ง ฟังก์ชันหลักคือการแปลงกระแสสูงในด้านแรงดันไฟฟ้าสูง (เช่น 100A, 200A, 600A ฯลฯ) ให้เป็นกระแสทุติยภูมิ 5A หรือ 1A มาตรฐานที่อัตราส่วนการเปลี่ยนแปลงคงที่ ช่วยให้เกิดการแยกทางไฟฟ้าระหว่างระบบไฟฟ้าแรงสูงกับวงจรวัดและป้องกันแรงดันต่ำ ขณะเดียวกันก็ให้สัญญาณกระแสที่แม่นยำสำหรับการวัดพลังงาน การป้องกันรีเลย์ และการตรวจสอบกำลังไฟฟ้า

2.2 โครงสร้างผลิตภัณฑ์และคุณลักษณะทางเทคนิค

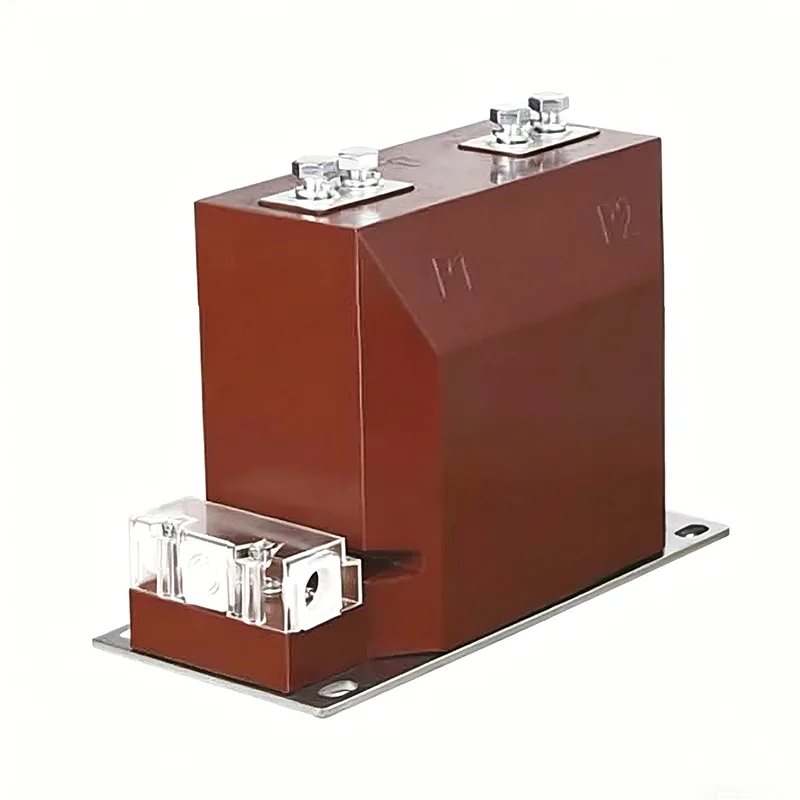

หม้อแปลงกระแส 10 kV นี้ใช้โครงสร้างฉนวนหล่อแบบปิดสนิทแบบอีพอกซีเรซิน โดยมีเปลือกอีพอกซีเรซินสีน้ำตาลเป็นตัวหลัก ขั้วต่อ P1/P2 ของการพันขดลวดปฐมภูมิจะถูกนำออกด้วยแท่งทองแดง และการพันขดลวดทุติยภูมิจะถูกเอาท์พุตผ่านกล่องรวมสัญญาณแบบโปร่งใส ด้านล่างมีแผ่นยึดสแตนเลสซึ่งเข้ากันได้กับขนาดการติดตั้งสวิตช์เกียร์มาตรฐาน

โครงสร้างที่เทเต็มนั้นปราศจากน้ำมัน ไม่มีช่องว่างอากาศ กันความชื้น ป้องกันการเปรอะเปื้อน และป้องกันการระเบิด และสามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมที่รุนแรงตั้งแต่ -40 ℃ ถึง +40 ℃ โดยไม่จำเป็นต้องบำรุงรักษารายวัน

Youbian รองรับระดับความแม่นยำหลายระดับ เช่น 0.2S และ 0.5 สำหรับการวัด, 5P10 และ 10P10 สำหรับการป้องกัน ตอบสนองความต้องการการวัดและการป้องกันในสถานการณ์ที่แตกต่างกัน

สามารถปรับแต่งอัตราส่วนต่างๆ ได้ เช่น 5/5~3000/5A เหมาะสำหรับข้อกำหนดกระแสต่างๆ ของระบบจำหน่าย 10kV

แกนเหล็กทำจากแผ่นเหล็กซิลิกอนคุณภาพสูง และรูปแบบการม้วนมีความสมเหตุสมผล ช่วยลดอิทธิพลของแม่เหล็กตกค้างได้อย่างมีประสิทธิภาพ และรับประกันความแม่นยำในการวัดภายใต้แรงกระแทกกระแสสูง

การออกแบบโครงสร้างแบบครบวงจร ขนาดกะทัดรัด ติดตั้งโดยตรงในสวิตช์เกียร์ 10kV ยูนิตหลักแบบวงแหวน และสถานีย่อยแบบกล่อง ช่วยประหยัดพื้นที่ในตู้

ข้อได้เปรียบหลักของผลิตภัณฑ์

ตั้งแต่การเลือกวัสดุแกนเหล็ก การม้วน ไปจนถึงการหล่ออีพอกซีเรซิน ทุกกระบวนการของหม้อแปลงกระแสป้องกัน 10kV ปฏิบัติตามมาตรฐานแห่งชาติ GB 1208-2006 "หม้อแปลงกระแสไฟฟ้า" อย่างเคร่งครัด ก่อนออกจากโรงงาน 100% ของข้อผิดพลาดของอัตราส่วนการเปลี่ยนแปลง ข้อผิดพลาดของมุม ฉนวนทนต่อแรงดันไฟฟ้า อุณหภูมิที่เพิ่มขึ้น และการทดสอบที่ครอบคลุมอื่น ๆ จะดำเนินการเพื่อป้องกันไม่ให้ผลิตภัณฑ์ที่ไม่ผ่านการรับรองออกจากโรงงาน

สำหรับสภาพการทำงานพิเศษ เช่น ระดับความสูง ความชื้นสูง และกระแสไฟฟ้าสูง ระดับฉนวนพิเศษ อัตราส่วนการเปลี่ยนแปลง และขนาดการติดตั้ง สามารถปรับแต่งให้ตรงตามความต้องการส่วนบุคคลของลูกค้าได้

หม้อแปลงกระแส 10 kV ผลิตจากอีพอกซีเรซินคุณภาพสูงและแผ่นเหล็กซิลิกอนนำเข้า ซึ่งมีคุณสมบัติต่อต้านริ้วรอยและทนต่อโคโรนา มีอายุการใช้งานมากกว่า 30 ปี และจะได้รับประโยชน์จากการติดตั้งเพียงครั้งเดียวตลอดชีวิต

ขดลวดทุติยภูมิได้รับการออกแบบให้มีการป้องกันวงจรเปิดเพื่อป้องกันไฟฟ้าแรงสูงจากอันตรายต่ออุปกรณ์และความปลอดภัยของบุคลากร ตามกฎระเบียบด้านความปลอดภัยของระบบไฟฟ้า

แอปพลิเคชัน

การวัดพลังงานของสถานีไฟฟ้าย่อย 10kV ห้องกระจายสินค้า และสถานีย่อยแบบกล่องให้ข้อมูลที่แม่นยำสำหรับการชำระบิลค่าไฟฟ้า

การป้องกันกระแสไฟเกิน การป้องกันการหยุดทำงานอย่างรวดเร็ว และการป้องกันส่วนต่างของสวิตช์เกียร์ 10kV และยูนิตหลักแบบวงแหวน ช่วยให้มั่นใจได้ว่าจะมีการสะดุดอย่างรวดเร็วในกรณีที่ระบบส่งกำลังขัดข้อง

การตรวจสอบสถานะการทำงานของโครงข่ายไฟฟ้าแบบเรียลไทม์ผ่านระบบกระจายเครือข่ายอัตโนมัติและการตรวจสอบกระแสกริดอัจฉริยะ

ระบบจำหน่ายไฟฟ้า 10kV ในโรงงาน เหมืองแร่ และศูนย์ข้อมูลรับประกันความปลอดภัยของการผลิตไฟฟ้าทางอุตสาหกรรม

ระบบเชื่อมต่อกริด 10kV ของโรงไฟฟ้าพลังงานแสงอาทิตย์และโครงการพลังงานลม เหมาะสำหรับสภาพการทำงานพิเศษของการผลิตพลังงานใหม่

กรณีความแข็งแกร่งและความร่วมมือของบริษัท: ความเข้มแข็งสร้างคุณภาพ การบริการได้รับความไว้วางใจ

Zhejiang Dahu Electric Co., Ltd. เป็นองค์กรวิจัยและพัฒนาหม้อแปลงมืออาชีพ การผลิต และการขายในประเทศจีน ตั้งอยู่ในเขตอุตสาหกรรม Xiangyang เมือง Yueqing มณฑลเจ้อเจียง ซึ่งเป็นที่รู้จักในฐานะเมืองหลวงของเครื่องใช้ไฟฟ้าในประเทศจีน มีการคมนาคมสะดวกและสิ่งอำนวยความสะดวกด้านอุตสาหกรรมที่ครบครัน บริษัทมุ่งเน้นการผลิตหม้อแปลงกระแสไฟฟ้าและหม้อแปลงแรงดันไฟฟ้าที่มีระดับแรงดันไฟฟ้า เช่น 10kV และ 35kV มีสายการผลิตหล่ออีพอกซีเรซินขั้นสูงและห้องปฏิบัติการทดสอบที่ครอบคลุมในประเทศจีน ได้สร้างระบบการจัดการคุณภาพ ISO9001 และระบบการจัดการสิ่งแวดล้อม ISO14001 ผลิตภัณฑ์ของบริษัทได้ผ่านการทดสอบและการรับรองจากสถาบันที่เชื่อถือได้ระดับชาติ และมีการส่งออกไปยังหลายประเทศและภูมิภาค เช่น เอเชียตะวันออกเฉียงใต้ ตะวันออกกลาง และแอฟริกา

บริษัทยึดมั่นในปรัชญาการดำเนินธุรกิจของ "เทคโนโลยีชั้นนำ มุ่งเน้นผู้คน" เสมอ นำคุณภาพผลิตภัณฑ์มาเป็นชีวิตขององค์กร ลงทุนอย่างต่อเนื่องในการวิจัยและพัฒนา เพิ่มประสิทธิภาพผลิตภัณฑ์อย่างต่อเนื่อง และมอบโซลูชันอุปกรณ์ไฟฟ้าที่คุ้มค่าแก่ลูกค้า
